控制箱規格表：
| 項 目 | 單 位 | CR-6C | ||||
|---|---|---|---|---|---|---|
| 電器規格 | ? | 50A | 75A | 100A | 150A | 200A |
| 輸入電壓 | 3Φ V | 220.415 | 220.415 | 220.415 | 220.415 | 220.415 |
| ? | ? | 380.440 | 380.440 | 380.440 | 380.440 | 380.440 |
| 電源容量 | KVA | 5 | 8 | 10 | 15 | 20 |
| 加工電壓 (No load) | V | 100 | 100 | 100 | 100 | 100 |
| 高壓選擇 | V | 150 or 270 | 150 or 270 | 150 or 270 | 150 or 270 | 150 or 270 |
| 最小放電時間 | μs | 1 | 1 | 1 | 1 | 1 |
| 最小休止時間 | μs | 1 | 1 | 1 | 1 | 1 |
| 最大加工速度 | mm3?/ min | 480 | 720 | 1050 | 1550 | 2000 |
| 最細表面光潔度 | μmRa. | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| 最小電極消耗比 | % | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 重量 | kg / lbs | 165 / 363 | 180 / 396 | 205 / 452 | 205 / 452 | 205 / 452 |
機械本體規格表：

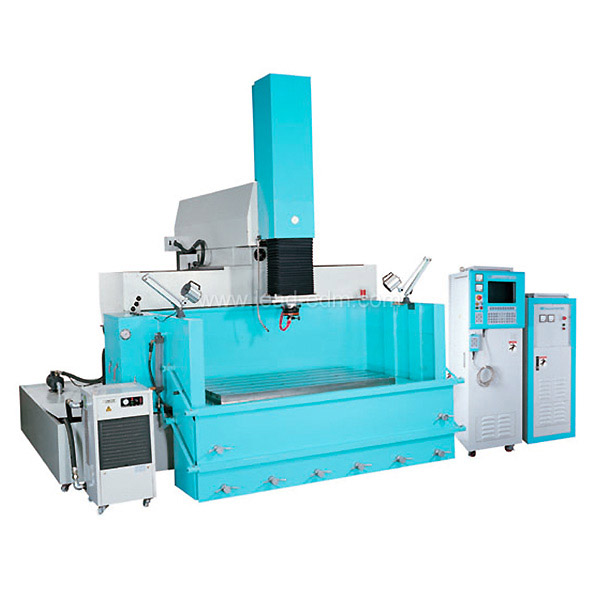

| 項 目 | 單 位 | 型 號 : CNC-1270 |
|---|---|---|
| X 軸行程 | mm / inch | 1200 / 47.2 |
| Y 軸行程 | mm / inch | 700 / 27.6 |
| Z 軸行程 | mm / inch | 450 / 17.7 |
| 機頭行程 | mm / inch | ? |
| 工作臺尺寸 (長 x 寬) | mm / inch | 1400 x 900 / 55.1 x 35.4 |
| 加工頭板距工作臺面最高 / 最低距離 | mm / inch | 560 - 1100 / 22 - 43.3 |
| 油槽內徑尺寸 (寬 x 深 x 高) | mm / inch | 2150 x 1150 x 700 / 84.5 x 45.3 x 27.6 |
| 最大油箱容量 | Litre / Gallon | 2300 |
| 最大電極重量 | kg / lbs | 400 / 880 |
| 最大工件重量 | kg / lbs | 4000 |
| 機器尺寸(寬x深x高) | mm / inch | 2500 x 2500 x 3040 / 98.4 x 98.4 x 119.7 |
| 機器總重 | kg / lbs | 6000 |
主要特征：
- 全系列由CAD精密計算設計而成，結構強精度高。
- 機械床身由高強度FC-30鑄鐵組合而成，受溫差變型量小。
- 機臺三座采同動同心搪孔加工，以保持高精度。
- 使用放電加工油泵，流量大壓力足。（選配）
- 各滑動接觸面貼有磨片(TURCITE)，提高機械壽命及易于動操作。
- X, Y軸軌道由V型及平面型結構保證了伺服加工運動順暢及展現良好的放電性能。
- 工作臺面作高周波硬化熱處理并經大型進口精密磨床研磨處理，提升制造精度與壽命。
電腦輔助結構分析:
機械特性:
- 機械床身由高強度FC-30鑄鐵組合而成，受溫度差變型量小。
- 高精度、高強度主軸結構保伺服加工運動及展現良好的方電性能。
- 工作臺面作高周波硬化熱處理并經大型精密磨平研磨處理，以提升制造精度與壽命。
- 三軸精密滾珠螺桿。
- 三軸直流伺服電動機。
- 三軸1u高精度光學尺。
- 中央潤滑系統。
- 牛頭式機頭結構設計，三軸采用滾珠螺桿及線性滑軌道，位移加工平穩，提高精度。
控制箱特色
- Pentium 工業級PC Base CNC控制器。
- 15吋彩色熒幕。
- 對話式人機介面
- 表格編輯式十段深度加工程式設定。
- 內建多種加工參數資料庫。
- 智慧型積碳保護裝置。
- 特殊材質加工回路設計。(選配)
- 循徑回退排渣功能。
- 手搖輪功能。(選配)
多種搖動功能:
- 多種搖動功能并可作3軸搖動。
- 自動放電參數功能。
- 矩形及圓形孔位自動設定。
- 自動靠邊及尋心功能。
- 自動靠模點呼叫及記憶功能。
- 3軸同數加工并可顯示軌跡圖型。
應用范圍廣：
鏡面加工、高精密度、高硬度加工；
例如：精密硬質鎢鋼模、精密電子零件模、射出成型模、壓鑄模、高精度鏡面射出模、高精度IC連續沖模....等。
相關配件
3R自動換刀系統:
C軸 :
