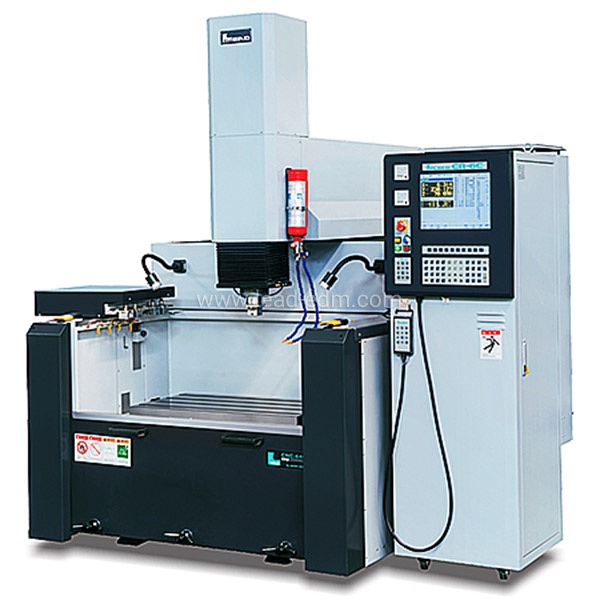

CNC850/CNC1250機械參數：
| 機型 | 單位 | CNC850 | CNC1250 |
| 機械結構 |
|
牛頭式 | 牛頭式 |
| X軸行程 | mm | 800 | 1200 |
| Y軸行程 | mm | 500 | 500 |
| Z軸行程 | mm | 400 | 400 |
| 機頭行程 | mm | - | - |
| 工作臺尺寸 | mm | 1000*600 | 1300*600 |
| 加工頭板距工作臺面最高/最低 | mm | 850/450 | 835/435 |
| 油槽內徑尺寸 | mm | 1590*983*595 | 2000*940*595 |
| 最大油箱容量 | Litre | 800(1000) | 2100 |
| 最大電極重量 | kg | 100 | 100 |
| 最大工件重量 | kg | 2000 | 4000 |
| 機器尺寸 | mm | 2650*2850*2780 | 3160*3100*2800 |
| 機器總重 | kg | 5400 | 8000 |
| 油槽型式 |
|
上下拉(手動) | 上下拉(手動) |
| 最大加工電流 | A | 50A | 60A |
| 最細表面光潔度 | μm Ra. | ≤0.2 | ≤0.2 |
CR6F/CR6C電控箱規格
| 機型
|
單位
|
CR6F
|
CR6C
|
||||
| 電器規格
|
?A
|
30
|
50
|
75
|
100
|
150
|
250
|
| 輸入電壓
|
30V
|
220.346 ? ?380.415 ? ? ? ? ? ? ? ? ? ?
|
220.346 ? ?380.415 ? ? ? ? ? ? ? ? ? ?
|
220.346 ? ?380.415 ? ? ? ? ? ? ? ? ? ?
|
220.346 ? ?380.415 ? ? ? ? ? ? ? ? ? ?
|
220.346 ? ?380.415 ? ? ? ? ? ? ? ? ? ?
|
220.346 ? ?380.415 ? ? ? ? ? ? ? ? ? ?
|
| 電源容量
|
KVA
|
5
|
7
|
10
|
15
|
20
|
30
|
| 加工電壓
|
V
|
100
|
100
|
100
|
100
|
150
|
250
|
| 高壓選擇
|
V
|
210
|
140/250
|
140/250
|
140/250
|
140/250
|
140/250
|
| 最小放電時間
|
μs
|
2
|
1
|
1
|
1
|
1
|
1
|
| 最小休止時間
|
μs
|
2
|
1
|
1
|
1
|
1
|
1
|
| 最大加工速度
|
mm3/min
|
220
|
480
|
720
|
1050
|
1500
|
2500
|
| 最佳表面光潔度
|
μmRa
|
0.3
|
0.2
|
0.2
|
0.2
|
0.2
|
0.2
|
| 最小電極消耗比
|
%
|
0.5
|
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
| 重量
|
?kg
|
210
|
210
|
248
|
360
|
490
|
700
|
CNC850/CNC1250機械特征：
- 全系列由CAD精密計算設計而成，結構強精度高。
- 機械床身由高強度FC-30鑄鐵組合而成，受溫差變型量小。
- 機臺三座采同動同心搪孔加工，以保持高精度。
- 使用放電加工油泵(選配)，流量大壓力足。
- 各滑動接觸面貼有磨片(TURCITE)，延長機械壽命及易于操作。
- X, Y軸軌道由V型及平面型結構使得伺服加工運動順暢以及高性能放電。
- 工作臺面作高周波硬化熱處理并經大型進口精密磨床研磨處理，提升制造精度與壽命。
電腦輔助結構分析:
CNC850/CNC1250機械特性:
- 機械床身由高強度FC-30鑄鐵組合而成，受溫度差變型量小。
- 高精度、高強度主軸結構支持伺服加工運動及高性能放電。
- 工作臺面作高周波硬化熱處理并經大型精密磨平研磨處理，提升制造精度與壽命。
- 三軸精密滾珠螺桿。
- 三軸直流伺服電動機。
- 三軸1u高精度光學尺。
- 中央潤滑系統。
- 牛頭式機頭結構設計，三軸采用滾珠螺桿及線性滑軌道，位移加工平穩，提高精度。
控制箱特色
- Pentium 工業級PC Base CNC控制器。
- 15吋彩色熒幕。
- 對話式人機介面
- 表格編輯式十段深度加工程式設定。
- 內建多種加工參數資料庫。
- 智慧型積碳保護裝置。
- 特殊材質加工回路設計(選配)。
- 循徑回退排渣功能。
- 手搖輪功能(選配)。
多種搖動功能:
- 多種搖動功能并可作3軸搖動。
- 自動放電參數功能。
- 矩形及圓形孔位自動設定。
- 自動靠邊及尋心功能。
- 自動靠模點呼叫及記憶功能。
- 3軸同數加工并可顯示軌跡圖型。
應用范圍廣：
鏡面加工、高精密度、高硬度加工；
例如：精密硬質鎢鋼模、精密電子零件模、射出成型模、壓鑄模、高精度鏡面射出模、高精度IC連續沖模等。
相關配件
3R自動換刀系統:
C軸 :
