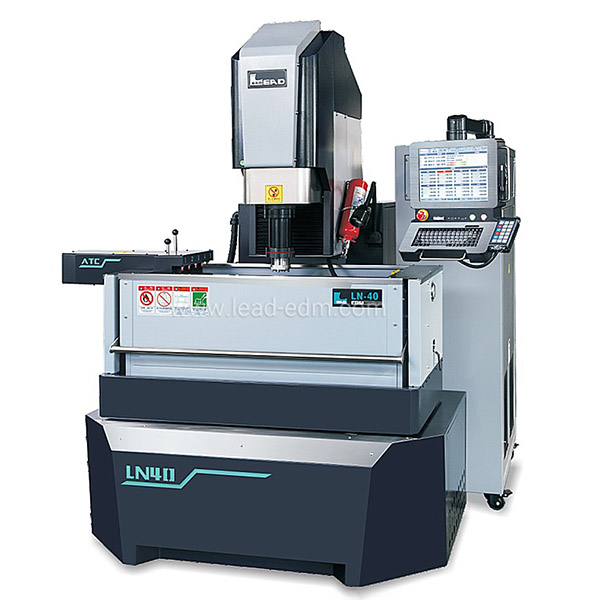

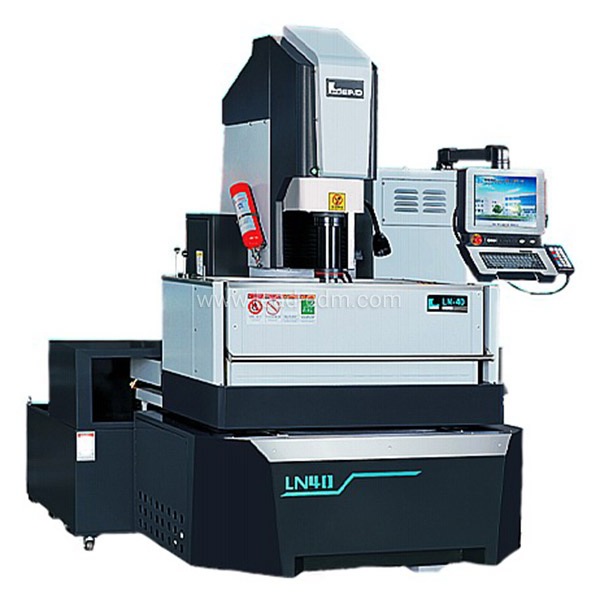

LN40（選配電極庫）
群基鏡面火花機 LN40 在放電加工三大性能指標（光潔度、速度、損耗）有效提升，鏡面火花機 LN40 將成為針對高要求放電加工的群基主力機型。
鏡面火花機 LN40 搭載高速運算 CPU、采用觸控式操作界面作業方便、及直接式傳動機構、剛性鑄體配合 AC 伺服電機驅動、精密過濾系統及介質溫度穩定系統、遠程通訊及工業4.0通訊協議、PEAK 鏡面回路可實現放電加工表面粗細度≤Ra0.1μm
LN40機械參數
| 機型
|
單位
|
LN-40
|
LN-40
|
| 機械結構
|
|
C型
|
C型
|
| X軸行程
|
mm
|
400
|
選配450
|
| Y軸行程
|
mm
|
300
|
300
|
| Z軸行程
|
mm
|
300
|
300
|
| 工作臺尺寸
|
mm
|
700*400
|
700*400
|
| 加工頭板距工作臺面最高/最低
|
mm
|
535/235
|
535/235
|
| 油槽內徑尺寸
|
mm
|
1040*610*384
|
1040*610*384
|
| 最大油箱容量
|
Litre
|
400
|
400
|
| 最大電極重量
|
kg
|
50
|
50
|
| 最大工件重量
|
kg
|
400
|
400
|

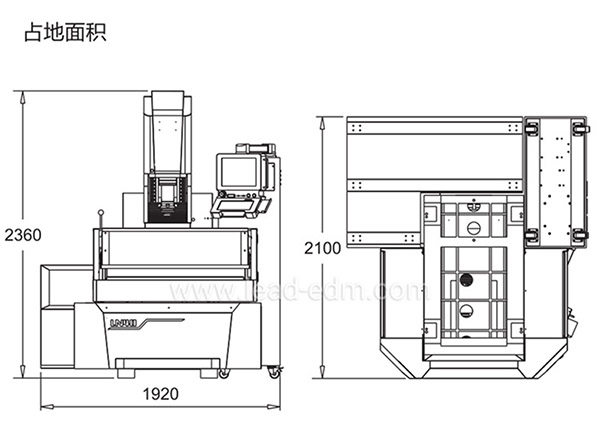

| 機器尺寸
|
mm
|
1920*2100*2360
|
1920*2100*2360
|
| 機器總重
|
kg
|
2000
|
2000
|
| 油槽型式
|
|
上下拉
|
手動
|
| 最大加工電流
|
A
|
30A
|
選配60A
|
| 最細表面光潔度
|
μm Ra.
|
≤0.07
|
≤0.07
|
LN40機械特性
| 控制精度
|
鏡面火花機伺服驅動單位達0.0001mm、具備定位及放電加工能力。
|
| 精密過濾
|
搭載高密度過濾器、火花油過濾效果佳、濾芯更換保養方便容易。
|
| 剛性結構
|
XY軸十字座結構控制運動的平衡性、 底盤的重心穩固式設計，使得搖動擴孔加工達到高精度高穩定性。采用 FC30 鑄件制造并經過時效處理、工作臺表面硬度達到HRC45度以上。
|
| 剛性主軸
|
鏡面火花機 LN40 搭載配重裝置的主軸、反應靈敏且剛性強。
|
| 傳動順暢
|
三軸精密滾珠絲桿降低背隙，保證了伺服傳動精度、可承受放電加工中產生的重力加速度、同時降低絲桿熱伸長變形問題。 三軸采用AC伺服電機、系列機型通過激光校正保證全行程定位精度。
|
| 簡潔外觀
|
鏡面火花機 LN40 外觀美學設計簡約大方、兼顧實用且不占空間。
|
A3電柜控制器規格
| 機型
|
單位
|
A3
|
||
| 電器規格
|
A
|
30A
|
60A
|
60A(雙頭機*2)
|
| 輸入電壓
|
3ΦV
|
220、346、380、415
|
220、346、380、415
|
220、346、380、415
|
| 電源容量
|
KVA
|
8
|
14
|
16
|
| 加工電壓
|
V
|
90/100/120
|
90/100/120
|
90/100/120
|
| 高壓選擇
|
V
|
300
|
300
|
300
|
| 最小放電時間
|
μs
|
0.5
|
0.5
|
0.5
|
| 最小休止時間
|
μs
|
0.5
|
0.5
|
0.5
|
| 最大加工速度
|
mm/min
|
270(30A)
|
580(60A)
|
580(60A)
|
| 最細表面光潔度
|
μmRa.
|
≤0.07
|
≤0.1
|
≤0.1
|
| 最小電極消耗比
|
%
|
0.1
|
0.1
|
0.1
|
| 最小定位分辨率
|
μm
|
0.1
|
0.1
|
0.1
|
| 重量
|
kg
|
210
|
210
|
210
|
| 備注
|
|
(LN30、LN40、 LN40S)
|
(LN60、LN80)
|
(LN120以上和雙頭機)
|
A3電柜控制器特性
| 加工性能
|
鏡面加工穩定，速度快，適合批量生產加工
|
| 石墨加工電路，放電加工不積碳
|
|
| 采用的電路設計，實現高性能石墨加工
|
|
| 鎢鋼電路，放電加工速度快，表面粗糙度可達Ra0.3以下
|
|
| 深孔、連接器等電極，模具加工
|
|
| 絕對式伺服驅動控制
|
電源啟動，即開即用免歸零，確保搖動或C軸放電異常斷電的位置保證
|
| 支持工業4.0通訊協議
|
I/O界面控制采用EtherCAT工業4.0通訊協議，對于I0運動，放電等信號進行列表運算處理，大幅降低傳輸過程受噪聲干擾影響，提高信號可靠性，正確性
|
| 觸控顯示面板，支持USB和具備網絡通信功能，可透過網線連接互聯網進行遠程協助調試及FTP檔傳輸，可線上查看機器運行狀態
|
|
| 豐富自動化界面
|
具備遠程指令傳輸，進行機器定位，加工，機器狀態回傳，可針對自動化加工方案，進行搭配
|
| 采用工業控制主機，具有很好的信號處理及運行的穩定性
|
|
| 具備G代碼編輯功能，解決復雜加工路徑需求
|
|
| 控制器達到納米級0.0001mm解析度
|
|
| 支持C軸和刀庫的智能化無人加工(選配)
|
|
| 支持遠程診斷、監控和調試(選配)
|
A3電柜控制器效果
選配件
- ATC自動換刀系統
- C軸
- 冷卻器
- 磁盤
- EROWA或3R夾具
- 穩壓器
