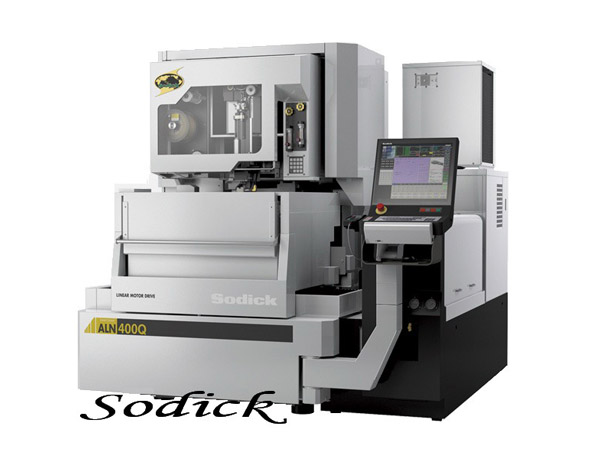

| Sodick ALN400Qs 規格說明 | |
| X、Y、Z行程 | 400mm*300mm*250mm |
| U、V行程 | 150mm*150mm |
| 加工槽內部尺寸 | 850mm*745mm |
| 錐度加工控制角度 | ±25°（板厚：130mm） |
| 最大工件尺寸（噴水） | 600mm*470mm*240mm |
| 最大工件尺寸（浸水） | 600mm*470mm*230mm |
| 最大加工物質量 | 500KG（浸水）、350KG（噴水） |
| 電極絲直徑 | 0.1mm - 0.3mm |
| 電極線進給速度 | 420mm\sec |
| ALN400Qs機臺主體尺寸 | 2115mm*2335mm*2185mm |
| ALN400Qs安裝尺寸 | 3365mm*3660mm |
| ALN400Qs總重量 | 3100KG |
| 沙迪克慢走絲電源裝置?Sodick ALN400Qs（SPW） | |
| 最大加工電流 | 40A（可選配60A） |
| 電源輸入 | 380V（系統電源220V） |
| 數控裝置 | 多任務操作系統，K - SMC - LINK方式（M 4 - LINK） |
| 記憶裝置 | SSD、外部存儲器 |
| 輸入方式 | 外部內存、多觸摸屏、屏幕鍵盤、局域網 |
| 顯示方式 | 19型TFT |
| 顯示文字 | 漢字（JIS）、字母、數字等 |
| 鍵盤 | 標準101參考型鍵盤、功能鍵 |
| 位置命令方式 | 增量坐標、絕對坐標 |
| 放電加工條件登錄功能 | 10000條件可登錄（C000-C9999） |
| 補償功能 | 10000條件可登錄（H000-H9999） |
| 程序序列數指定 | 設定比N 000000000-N 999999999為止可能 |
| 坐標數 | 60 |
| 同時控制軸數 | 最大4軸（SPW - E：最大8軸） |
| 最小指令單位 | 0.001um |
| 最小驅動單位 | 0.01um（X、Y、U、V）軸 |
| 最大傳送速度 | X、Y軸最大3m / min；Z軸2m/ min |
| 位置檢測系統 | 全閉環回路控制（光學尺） |
| 驅動系統 | 直線馬達（X、Y、U、V軸） |
| 各種補償 | 各軸步距規誤差補償、間隙補償、扭矩補償 |
| 圖形功能 | 平面、加工中描書、3次元、擴大、縮小、旋轉、背景繪圖 |
| Sodick?ALN400Qs 沙迪克慢走絲特性說明 | |

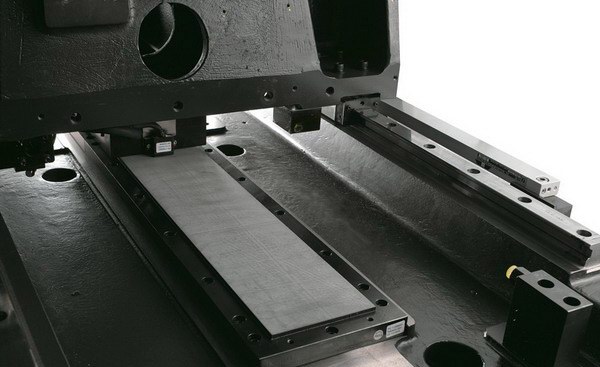

| 四軸線性馬達裝置 | X、Y、U、V搭載線性馬達，沙迪克專利冷卻形式； |
| 全閉式控制 | 四軸海德漢光學尺（0.01um） |

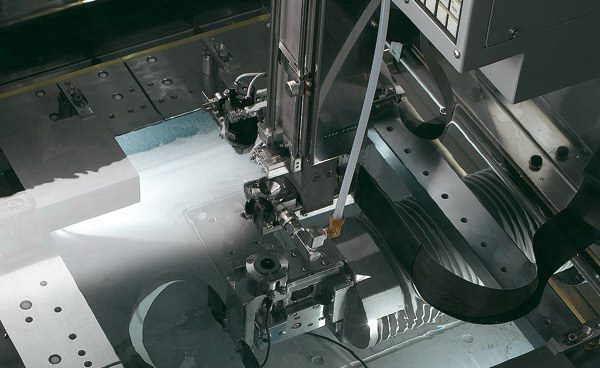

| 自動穿絲裝置 | 實現自動熔斷及自動穿絲作業（AWT） |
| 加工液溫度恒定裝置 | 可使得加工液溫度保持穩定，達到高精度切割要求； |

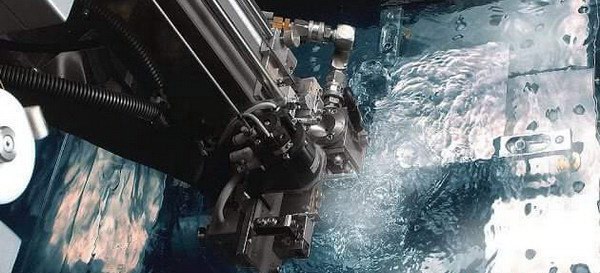

| 加工液面自動調整裝置 | 通過液面自動調整，可實現無人化作業（噴水或浸水皆可） |

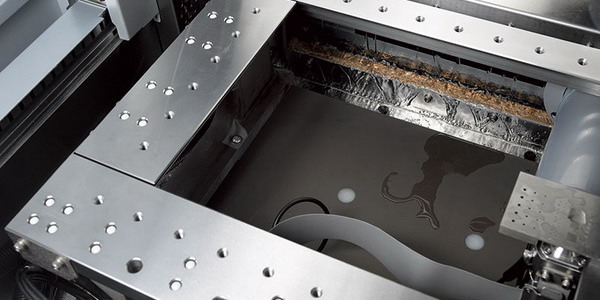

| 工作臺 | 原AQ系列“C字型”工作臺變更為陶瓷“口字型”工作臺； |
| UTY編輯系統 | 通過該系統可在機臺上實現作業程序編輯； |
| 0.1線徑切割電源 | 搭載可作0.1線徑切割之電源，實現更小R角處理； |
| TK2 | 加工中的變形量大幅降低，依賴于“TK2”回饋控制電路的應用； |
| 觸控式操作 | ALN系列線切割搭載了觸控式平板電腦操作模式； |
| TMP2 | 實現二次加工時的表面粗糙度的提高及中精加工的高速化； |
| 液面跟蹤功能 | 標準配置Z軸跟蹤液面跟蹤功能，該解決方案可提高操作性； |
| 無人化操作 | 依賴高速自動接線裝置及液面跟蹤調節功能，提高工作效率； |
| 自行開發 | ALM系列要素技術由Sodick自行開發·制造； |
| Sodick?總部 | 日本國橫濱市都筑區仲町臺3 : 12 1 TEL（045）942 - 3111（大代） |

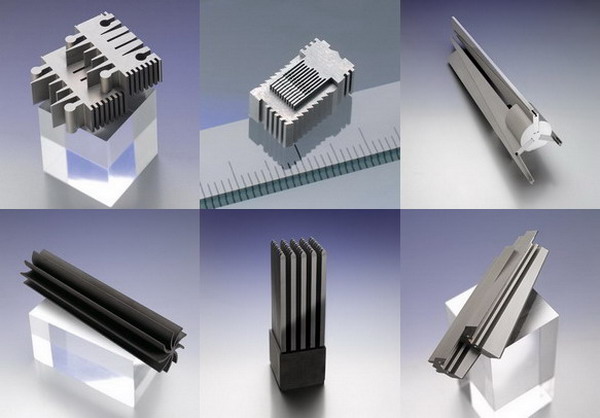

Sodick 沙迪克慢走絲 加工件展示
