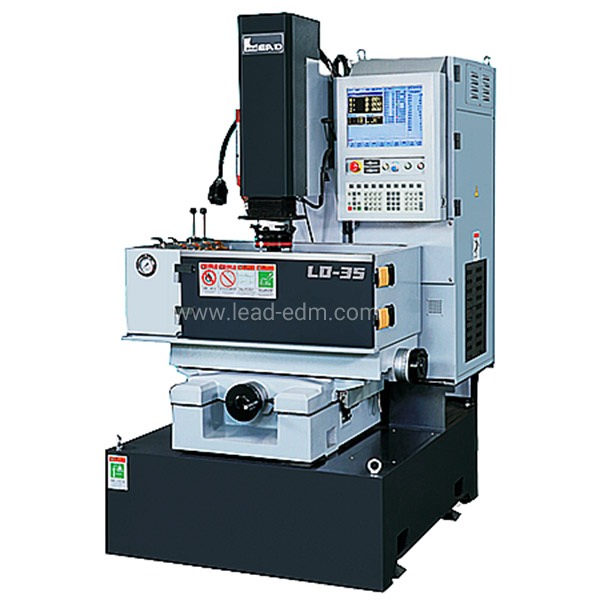

LD35機械參數
| 機型
|
單位
|
LD35
|
| X軸行程
|
mm
|
350
|
| Y軸行程
|
mm
|
250
|
| Z軸行程
|
mm
|
200
|
| 機頭行程
|
mm
|
170
|
| 工作臺尺寸
|
mm
|
600*320
|
| 油槽內徑尺寸
|
mm
|
840*550*345
|
| 最大油箱容量
|
Litre
|
400
|
| 最大電極重量
|
kg
|
50
|
| 最大工件重量
|
kg
|
500
|

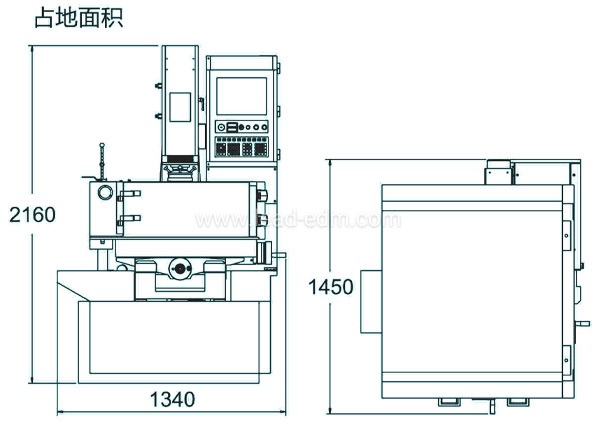

| 機器尺寸
|
mm
|
1340*1450*2160
|
| 機器總重
|
kg
|
1060
|
| 加工頭板距工作臺面最高/最低
|
mm
|
535/160
|
LD35機械特性
| 高剛性鑄件體結構
|
CAD設計與高精密結構，FC-250鑄件，材質精密、韌性強、經回火處理及自然風化，經久耐用且不易變形；工作臺面經高周波處理及精密研磨，硬度高不易磨損。
|
| 傳動導軌
|
X、Y軸采用V型配合平面?zhèn)溶壍脑O(shè)計；基座、滑臺、支柱、心軸采用良好結構，利于保持設備的高精密度
|
| 方便、實用的功能
|
數位化操作版面及記憶模組式的加工參數設定操作得心應手；可作十段式加工深度設定而自動轉換為適當?shù)募庸?shù)， 簡化加工操作程序
|
| 專家數據庫
|
預設10種常用的加工參數記憶模組，簡化加工參數選擇及操作程序；可自動存儲加工資料，不受斷電影響
|
| 高精度之主軸設計
|
本機主軸選用高精密線軌及滾珠螺桿，保證了高精度性能
|
| 標準配置
|
酒精球式滅火器、LED工作燈、油泵、濾芯及濾棉、三軸光學尺（分辨率0.005mm\可升級為0.001mm）、細目永磁磁盤（150mm*300mm）注：CJ560標準配置200mm*400mm細目永磁磁盤、工具箱 (含標準配件)操作手冊、原廠保證書等
|

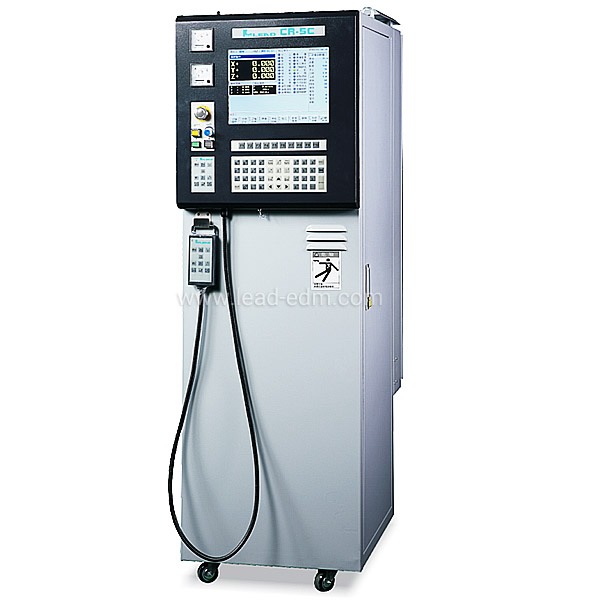

CR5F/CR5C電控箱規格
| 機型
|
?單位
|
CR5F
|
CR5C
|
||||
| 電器規格
|
A
|
30
|
50
|
75
|
100
|
150
|
250
|
| 輸入電壓
|
30V
|
220.346 380.415
|
220.346 380.415
|
220.346 380.415
|
220.346 380.415
|
220.346 380.415
|
220.346 380.415
|
| 電源容量
|
KVA
|
5
|
7
|
10
|
15
|
20
|
30
|
| 加工電壓
|
V
|
100
|
100
|
100
|
100
|
150
|
250
|
| 高壓選擇
|
V
|
210
|
140/250
|
140/250
|
140/250
|
140/250
|
140/250
|
| 最小放電時間
|
μs
|
2
|
1
|
1
|
1
|
1
|
1
|
| 最小休止時間
|
μs
|
2
|
1
|
1
|
1
|
1
|
1
|
| 最大加工速度
|
mm3/min
|
220
|
480
|
720
|
1050
|
1500
|
2500
|
| 最佳表面光潔度
|
μmRa
|
0.3
|
0.2
|
0.2
|
0.2
|
0.2
|
0.2
|
| 最小電極消耗比
|
%
|
0.5
|
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
| 重量
|
kg
|
210
|
210
|
248
|
360
|
490
|
700
|
CR5F/CR5C電控箱共有特性
- Pentium工業級控制器?
- 15”TFT LCD顯示器?
- 對話式中文/英文操作界面?
- Z軸自動靠邊與重置歸零功能?
- 預設十種常用的加工參數記憶模組?
- 擁有從粗加工到精細處理的十段深度參數?
- 自動存儲位置參數與機械歸零，不受斷電影響?
- 積碳預防系統
CR5F電控箱特性
- 適用于硬質鎢鋼的電箱?
- 功能齊全，品質穩定，操作簡便?
- PCB板模組化，易于維護
