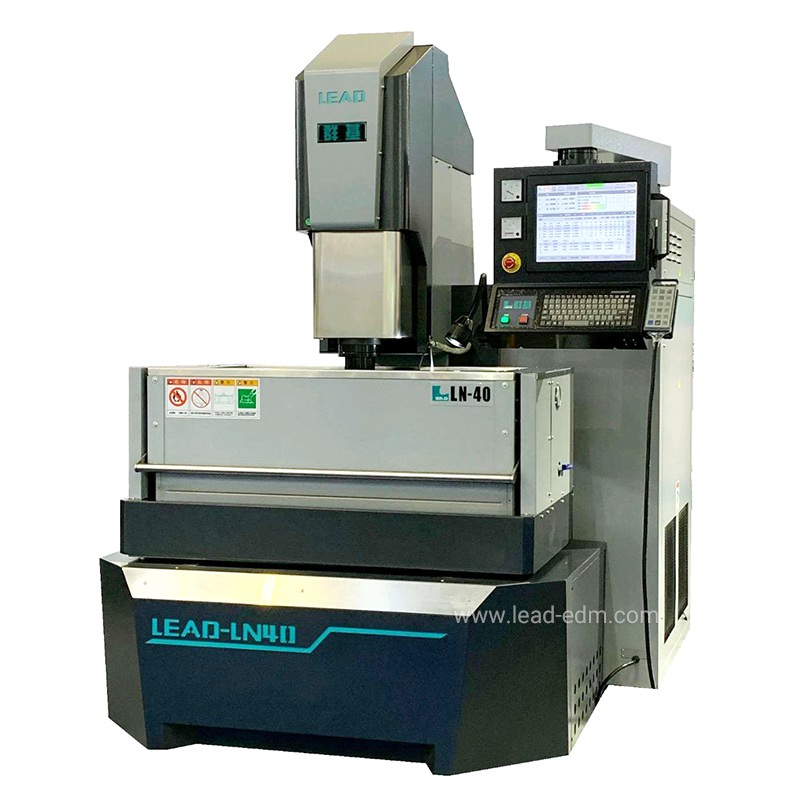

群基鏡面火花機 LN40 / A3手動升降門款 在放電加工三大性能指標（光潔度、速度、損耗）均有效提升，鏡面火花機 LN40 將成為針對高要求放電加工的群基主力機型。
群基鏡面火花機 LN40 / A3手動升降門款搭載高速運算 CPU、采用觸控式操作界面作業方便、及直接式傳動機構、剛性鑄體配合 AC 伺服電機驅動、精密過濾系統及介質溫度穩定系統、遠程通訊及工業4.0通訊協議、PEAK 鏡面回路可實現放電加工表面粗細度≤Ra0.1μm
電器及機械規格
| 電器規格 | 控制器 | 套 | 群基A3控制器 |
| 最大加工電流 | A | 30A（選配60A） | |
| 輸入電壓 | V | 220、346、380、415、 | |
| 電源容量 | KVA | 8（30A）、12（60A） | |
| 加工電壓 | V | 90、100、120、 | |
| 高壓選擇 | V | 300 | |
| 最小放電時間 | us | 0.5 | |
| 最小休止時間 | us | 0.5 | |
| 最大加工速度 | mm3/min | 300（30A）、600（60A） | |
| 最細表面光潔度 | μm Ra. | ≤0.1 | |
| 最小電極消耗比 | % | 0.1 | |
| 機械規格 | X*Y*Z行程 | mm | 400*300*300 |
| 工作臺尺寸 | mm | 700*400 | |
| 加工頭板距工作臺面最高/最低 | mm | 680/380（法蘭安裝后535/235） | |
| 油槽內徑尺寸（長*深*高） | mm | 1040*625*410 | |
| 油箱尺寸 | mm | 1580*700*540 | |
| 最大油箱容量 | Litre | 580 | |
| 最大電極重量 | kg | 50 | |
| 最大工件重量 | kg | 400 | |
| 機器尺寸（寬*深*高） | mm | 2400*2300*2350 | |
| 機器總重 | kg | 1800 |
電器特性
| 控制系統 | A3 控制系統采用低功耗主機板控制器、VLSI 集成電路設計。 |
| 操作系統 | 鏡面火花機 LN40.CNC LINUX 操作系統、性能穩定、經久耐用。 |
| 通訊協議 | I/O 界面控制采用 Ether CAT 工業 4.0 通訊協議、支持遠程診斷、監控和調試（選配） |
| 觸控面板 | 多功能快速點選操作，觸控和鍵盤功能操作方便。 |
| 程式傳輸 | 支持 USB 和網路通訊功能、程式可透過USB或網路拷貝及復制、方便操作使用。 |
| 驅動系統 | 松下伺服驅動器、開機免歸零、使用更方便。 |
| 驅動通訊 | 伺服驅動器采用網路數據通訊協議、伺服驅動器響應速度更快、放電效果更佳。 |
| 操作系統 | 多種搖動加工、多路徑加工、多種排渣方式、多坐標選擇、多種深度表、各種自動尋心/尋邊、支持尋邊球操作、多種加工參數,斷電坐標記憶…適合各式簡單/復雜/多模多穴/深孔… 各式各樣模具加工。 |
| 程序編輯 | NC 編程相容于Sodick MARK 系列、功能更加優化、便于使用。 |
| 高速排渣 | 高速排渣系統使得性能提升、排渣速度達到 5000mm/min、加工效率可提升 20% 以上、可浸油不需沖油加工避免沖油導致精度誤差。 |
| 內置參數 | 50 組工件座標、自動深度表創建功能、火花機故障記錄功能。 |
| 鏡面加工 | PEAK 鏡面加工電路、鏡面加工效果更佳、速度更快、表面粗細度 ≤Ra 0.1 μm。 |
| 應用廣泛 | 深孔、鏡面、連接器、硬質合金、粉末冶金、石墨電極… |
機械特性
| 控制精度 | 鏡面火花機伺服最小驅動單位達 0.0001mm、具更準的定位及更精密的放電加工能力。 |
| 精密過濾 | 搭載高密度過濾器、火花油過濾效果更佳、濾芯更換保養更容易。 |
| 剛性結構 | XY軸十字座結構可有效控制運動的平衡性、使得搖動擴孔加工精度更高更穩定。 底盤重心更穩固式設計、可確保加工精度穩定性。 采用 FC30 鑄件制造并經過時效處理、工作臺表面硬度達到HRC45度以上。 |
| 剛性主軸 | 鏡面火花機 LN40 搭載配重裝置的主軸、反應靈敏且剛性強。 |
| 傳動順暢 | 三軸精密滾珠絲桿有效降低背隙確保伺服傳動精度、可承受放電加工中產生的重力加速度、同時有效降低絲桿熱伸長變形問題。 三軸采用日本松下AC 伺服電機、系列機型通過激光校正確保全行程定位精度。 |
| 簡潔外觀 | 鏡面火花機 LN40 外觀美學設計簡約大方、兼顧實用且不占空間。 |

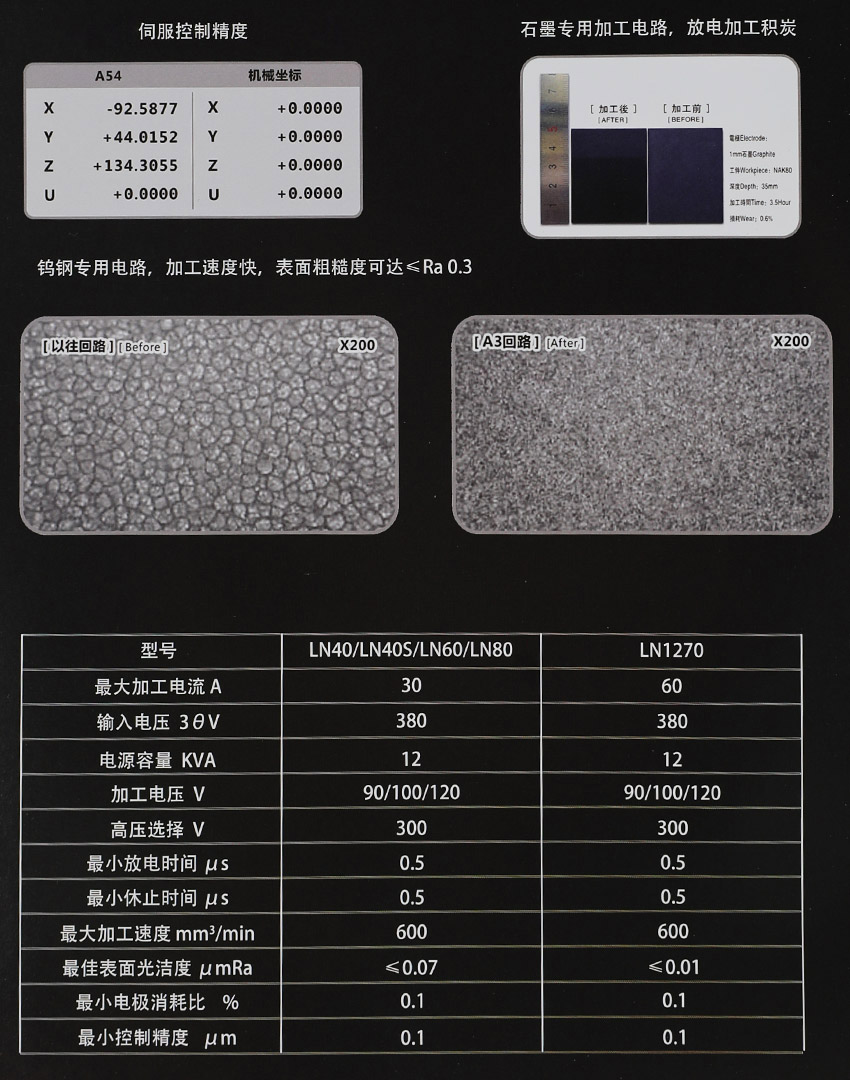

A3電柜控制器效果
